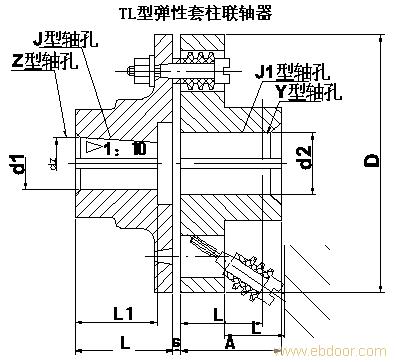

TL型弹性套柱销联轴器基本尺寸和参数 |
号 |
公称扭矩N.m |
许用转速rpm |
轴孔直径mm d1、d2、dz |
轴孔长度 mm |
D |
A |
S |
许用补偿量 |
重量kg |
转动惯量kg.m^2 |
Y型 |
J、J1、Z型 |
径向mm |
角向 |
铁 |
钢 |
铁 |
钢 |
L |
L1 |
L |
? |
TL1 |
6.3 |
6600 |
8800 |
9 |
9 |
20 |
14 |
? |
71 |
18 |
3 |
0.2 |
1°30' |
1.16 |
0.0004 |
10、11 |
10、11 |
25 |
17 |
? |
12 |
12、14 |
32 |
20 |
? |
TL2 |
16 |
5500 |
7600 |
12、14 |
12、14 |
32 |
20 |
? |
80 |
18 |
3 |
0.2 |
1°30' |
1.64 |
0.0001 |
16 |
16、18、19 |
42 |
30 |
42 |
TL3 |
31.5 |
4700 |
6300 |
16、18、19 |
16、18、19 |
42 |
30 |
42 |
95 |
35 |
4 |
0.2 |
1°30' |
1.9 |
0.0002 |
20 |
20、22 |
52 |
38 |
52 |
TL4 |
63 |
4200 |
5700 |
20、22、24 |
20、22、24 |
52 |
38 |
52 |
106 |
35 |
4 |
0.2 |
1°30' |
2.3 |
0.004 |
? |
25、28 |
62 |
44 |
62 |
TL5 |
125 |
3600 |
4600 |
25、28 |
25、28 |
62 |
44 |
62 |
130 |
45 |
5 |
0.3 |
1°30' |
8.36 |
0.011 |
30、32 |
30、35 |
82 |
60 |
82 |
TL6 |
250 |
3300 |
3800 |
32、35、38 |
32、35、38 |
82 |
60 |
82 |
160 |
45 |
5 |
0.3 |
1°00' |
10.36 |
0.026 |
40 |
40、42 |
112 |
84 |
112 |
TL7 |
500 |
2800 |
3600 |
40、42、45 |
40、42、48、48 |
112 |
84 |
112 |
190 |
45 |
5 |
0.3 |
1°00' |
15.6 |
0.06 |
TL8 |
710 |
2400 |
3000 |
45、48、50、55 |
45、48、50、55、56 |
112 |
84 |
112 |
224 |
65 |
6 |
0.4 |
1°00' |
25.0 |
0.13 |
? |
60、63 |
142 |
107 |
142 |
TL9 |
1000 |
2100 |
2850 |
50、55、56 |
50、55、56 |
112 |
84 |
112 |
250 |
65 |
6 |
0.4 |
1°00' |
30.9 |
0.20 |
60、63 |
60、63、65、70、71 |
142 |
107 |
142 |
TL10 |
2000 |
1700 |
2300 |
63、65、70、71、75 |
63、65、70、71、75 |
142 |
107 |
142 |
315 |
80 |
8 |
0.4 |
1°00' |
65.0 |
0.65 |
80、85 |
80、85、90、95 |
172 |
132 |
172 |
TL11 |
4000 |
1350 |
1800 |
80、85、90、95 |
80、85、90、95 |
172 |
132 |
172 |
400 |
100 |
10 |
0.5 |
0°30' |
122.6 |
2.06 |
100、110 |
100、110 |
212 |
167 |
212 |
TL12 |
8000 |
1100 |
1450 |
100、110、120、125 |
100、110、120、125 |
212 |
167 |
212 |
475 |
130 |
12 |
0.5 |
0°30' |
219 |
5.0 |
? |
130 |
252 |
202 |
252 |
TL13 |
16000 |
800 |
1150 |
120、125 |
120、125 |
212 |
167 |
212 |
600 |
180 |
14 |
0.6 |
0°30' |
426 |
16.0 |
130、140、150 |
130、140、150 |
252 |
252 |
252 |
160 |
160、170 |
302 |
242 |
302 |
注:1.表中联轴器重量按轴孔的最小直径和长度计算。 2.短时过载不得超过公称扭矩值的2倍。 3.轴孔型式及长度L、L1可根据需要选取。 4.转动惯量为近似值。 | |
上海泰芝康实业有限公司主要产品有:膜片联轴器、精密万向节、工业万向轴、齿式联轴器、梅花联轴器、蛇形弹簧联轴器、胀套、扭力限制器、胀套等产品。
膜片联轴器广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆,以及发电机组高速、大功率机械传动系统,经动平衡后应用于高速传动轴系已比较普遍。
膜片联轴器至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的,也有提供三个膜片的,中间有一个或两个刚性元件,两边再连在轴套上。单膜片联轴器和双膜片联轴器的不同之处是处理各种偏差能力的不同,鉴于其需要膜片能复杂的弯曲,所以单膜片联轴器不太适应偏心。而双膜片联轴器可以同时曲向不同的方向,以此来补偿偏心。
